新翔集團成立于1947年，是亞洲頂尖的口岸服務與食品集團，并于2000年在新交所上市。“新翔樂聯（天津）食品有限公司”是新翔集團進入中國市場的第二家大型中央廚房，占地30畝，總建筑面積2萬㎡。將致力于打造擁有先進設計理念和高度機械化設備的全冷鏈大型中央廚房。

一、設計范圍：冷廚房空調機組織物風管系統設計。

二、MultiXair織物風管送風系統設計

1、采用MultiXair高滲透材質，防止系統表面結冰結霜。

2、冷風機由多臺風機并聯組成，送風時，有氣流相互沖擊擾動現象，為減少沖擊，穩定系統風壓，與冷風機連接部分設計織物靜壓箱，靜壓箱內風速低于風管風速，將部分動壓轉化為靜壓，使系統送風更加穩定均衡,有靜壓箱作為緩沖部分，也可以避免化霜后殘留化霜水吹向風管從而吹向物料，為方便系統除冰，靜壓箱設計為獨立部件，與冷風機風扇連接、風管連接均采用拉鏈。

3、采用MultiXair-S系列橢圓形織物風管，織物風管系統寬度1200mm，高度400mm。

4、采用3排鋼絲繩懸掛系統，吊掛點在3點9點及12點三排,貼頂?shù)鯍?，末端處設置吊掛點，拉伸固定防止風機啟停時末端移動。

5、靜壓箱風速控制在4~6m/s，織物風管系統入口風速控制在8~10m/s。

6、送風模式為滲透送風和孔口送風的方式，孔口以S型交叉排列方式設計，送風覆蓋面更廣，為避免冷風直吹物料造成干耗，孔口角度設計在30~75度。

7、織物風管系統入口段套在冷風機出風口并緊箍連接。

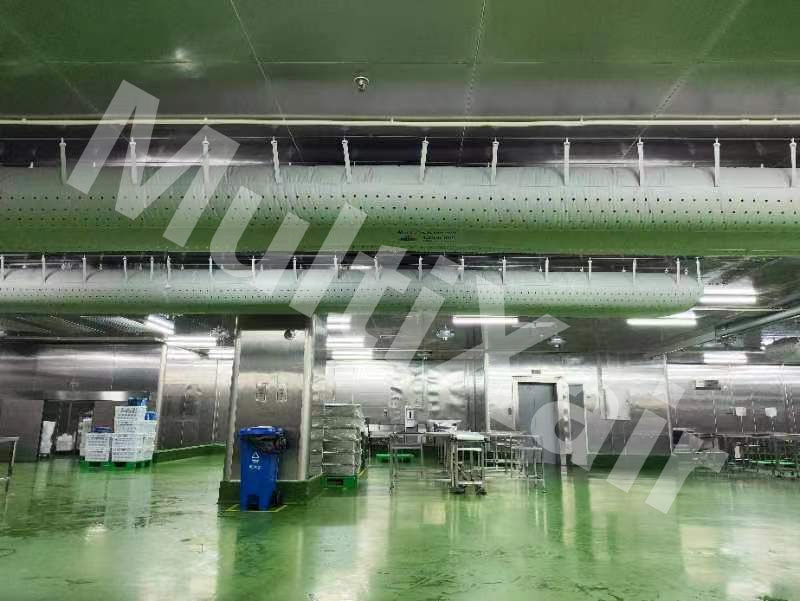

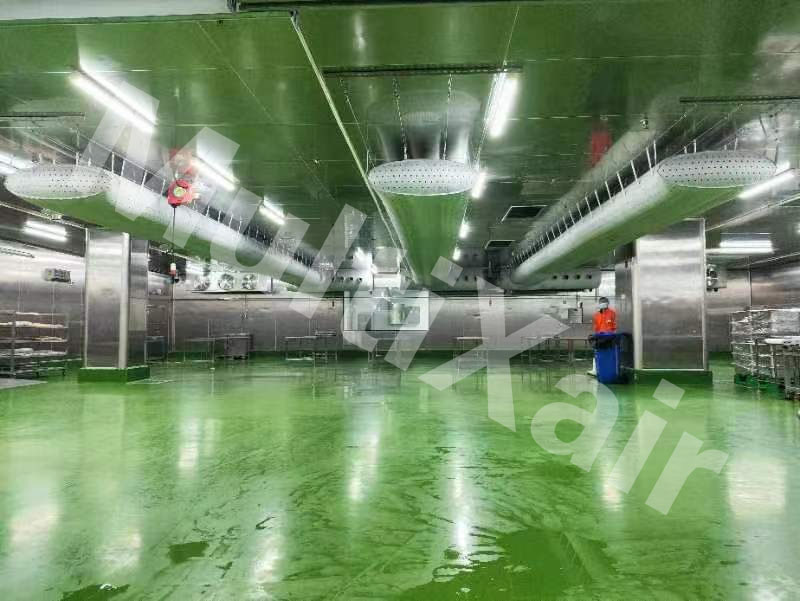

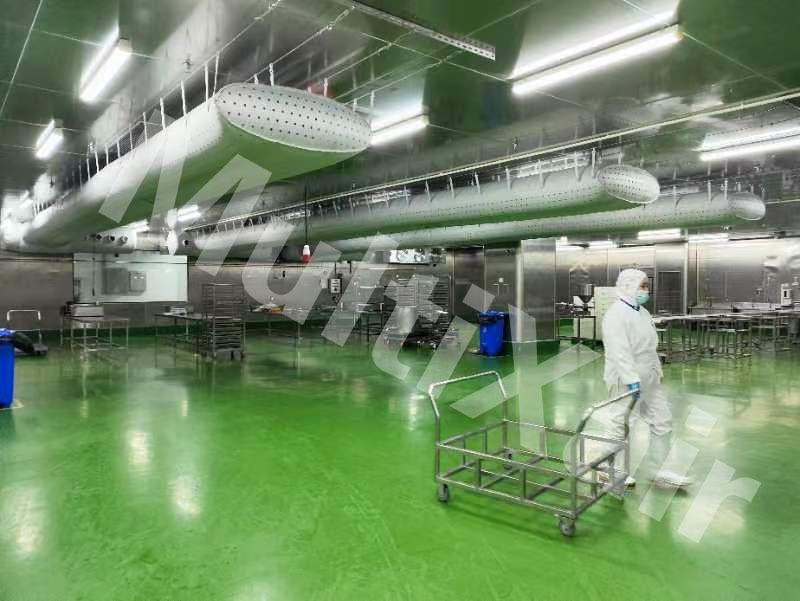

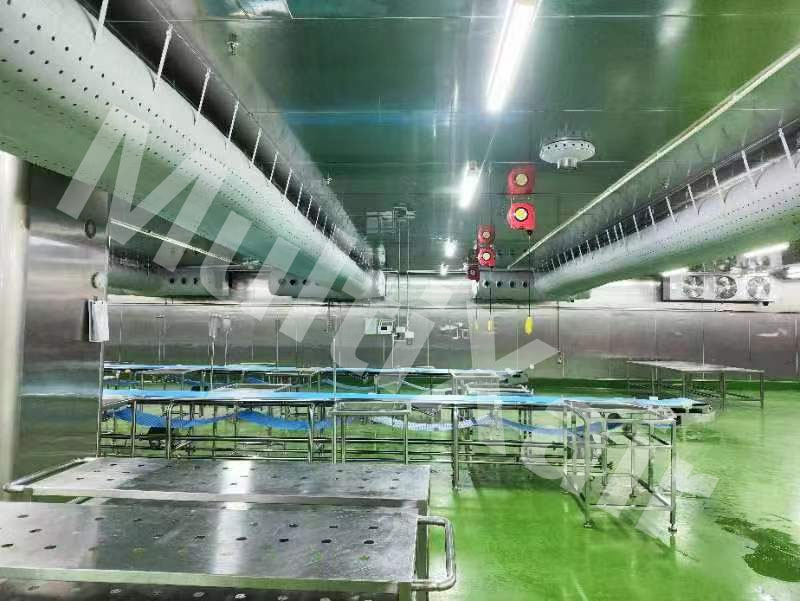

三、織物風管實拍

米希（MultiXair）在國內外積累了各種類型項目的織物風管設計、實施經驗，并總結出多套針對不同場所的安裝方法。詳細咨詢電話：400-836-9929
